3D weld seam inspection

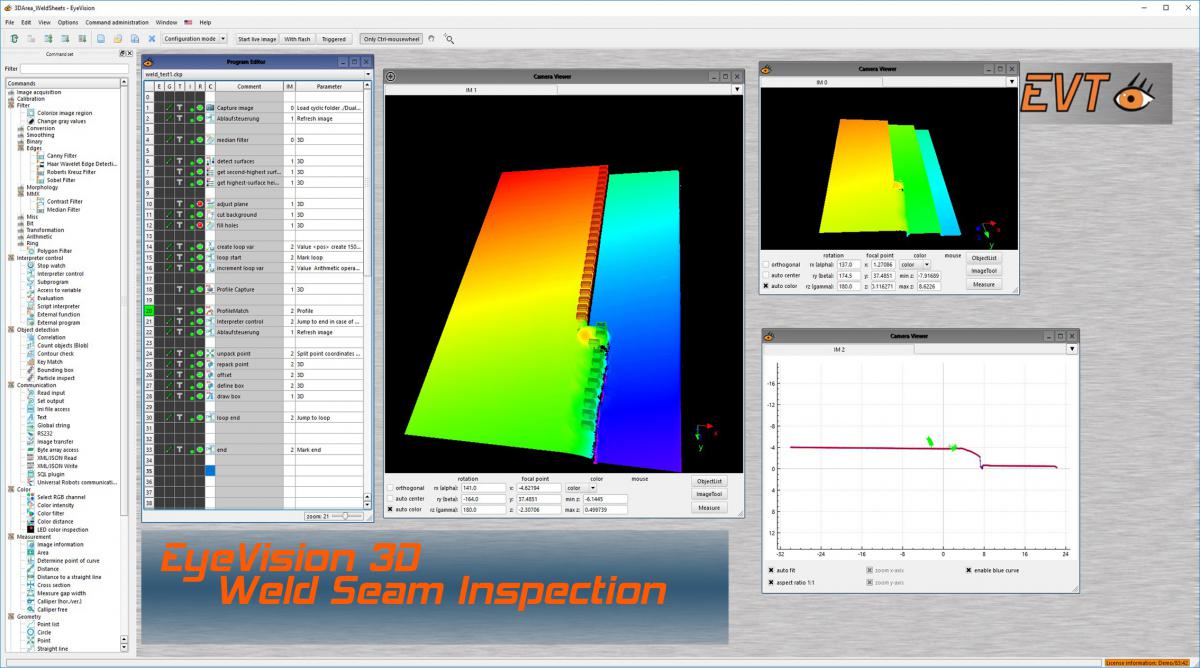

使用EyeVision 3D可以检查焊缝的错误。

ProfileMatch命令是一个用于一维应用的匹配工具，例如检查焊缝或胶珠。

用户只需要执行几个步骤：

    首先，用ProfileMatch命令输入一个形状，然后

    该命令然后检测预期的轮廓是否与实际的轮廓相符。

轮廓匹配工具在出现诸如 "平原 "这样的错误时发出警报。 这就是所谓的 "疣"，它描述的错误，例如焊缝太厚，或形状太平坦，分别。还有一种错误叫做 "孔"。它描述的错误是，例如，焊缝被破坏或焊缝太薄。
焊缝的错误标准

错误可能是，例如：

    如果焊缝有一个端部凹坑

    焊缝的宽度和长度

    焊缝缺失

    凹槽

    焊缝上有孔和表面气孔

    腿部长度不等

计算像差和高度偏移

    在出现错误的情况下，软件会计算出畸变有多大。

    同时，该命令有一个高度偏移。
    这意味着，即使高度与传授的轮廓高度不匹配，指令也能检测到该轮廓。

三维激光三角测量传感器作为轮廓扫描的方法



    轮廓扫描仪通过在物体上投射激光线来测量焊缝的海拔轮廓。然后，激光线的轮廓被集成的相机捕获。

    摄像机捕捉到的激光线被转化为电信号，被数字化，并转化为现实世界的坐标。
